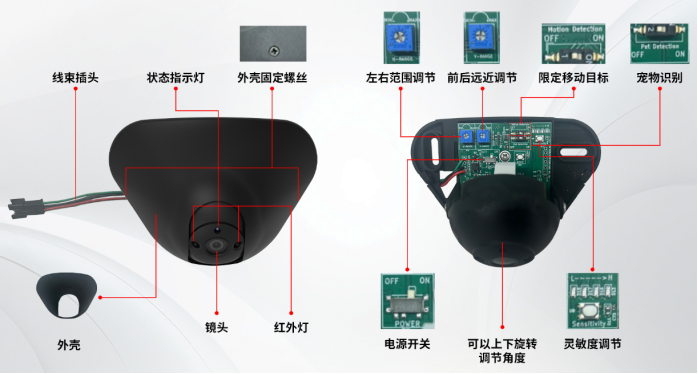

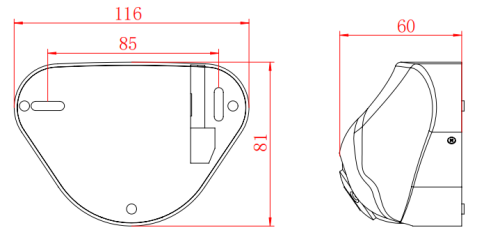

1. 产品概览
2. 主要功能特点
1）侦测到区域内有人或宠物，无论移动或静止，都能输出信号，可做开门/防夹用。
2）采用摄像头和神经网络处理芯片，通过AI视觉算法进行目标侦测，可以有效避免强光、震动、飞虫、飘叶、绿植等干扰。
3）支持“识别人和宠物”、“仅识别人”两种工作模式。
4）支持“静止和移动目标”、“仅移动目标”两种目标模式。
5）内置夜市模式，夜晚也可以正常工作。
6）可以顶装和侧装，智能识别安装方式。
7）可以灵活调节镜头角度、左右范围、前后距离和灵敏度等设置。
8）无需网络，不联网，所有处理都在本地硬件进行，没有隐私泄漏风险。
3. 接线
1）和门机一起出货的感应器，两端都是压好端子的，门机的端子会标注感应/雷达字样，端子直接对插即可。
2）线束的颜色和功能定义如下图所示。

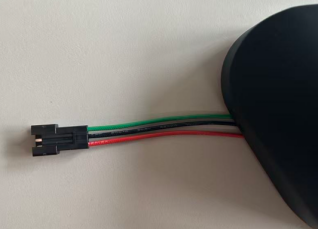

线束定义（三线版本）

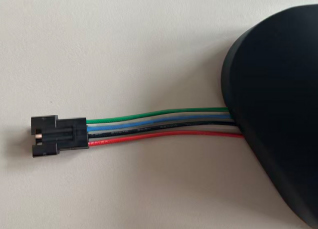

线束定义（四线版本）
注意：
1、感应器内部采用固态继电器输出，绿色信号线的最大驱动能力为60V 800mA，不要接大功率负载。
2、三线和四线版本按需求发货，下单时需要注明用哪个版本（搭配磁悬浮机组用三线版本即可）。
3、三线版本的电源GND和输出公共端（COM）并联在一起，输出信号时直接和地导通。
4. 拆开外壳
1）松开外壳的左右两侧的固定螺丝，即可拆开外壳
外壳固定螺丝（在外壳的左右两侧）
2）拆开外壳后，就能看到内部的控制板，所有的设置都在控制板上直接调节，设置调节后立即生效，无需重新上电

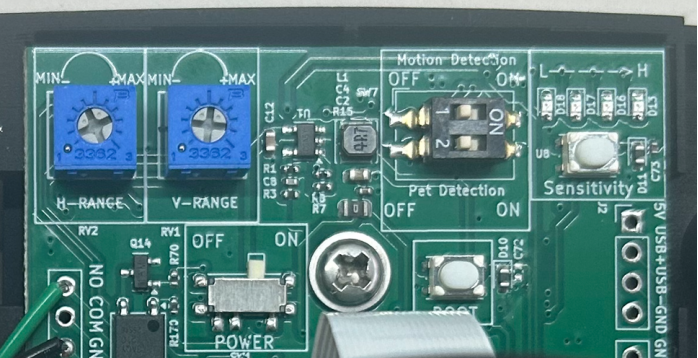

感应器控制板
5. 打开电源开关
1）电源开关默认是打开状态，一般无需操作（“POWER”拨到“ON”位置为电源打开状态）。
2）通电正常启动后，指示灯会亮一下然后熄灭表示进入了工作状态（侧装亮1秒，顶装亮2秒）。
电源开关
6. 安装固定
根据现场的选定的安装方式，按下图方式安装感应器，感应器的镜头需要对准识别区域。
注意：
1、上下不要装反，尽量装水平。
2、感应器一定要固定后再进行功能调试，一直晃动是无法正常工作的。
3、感应器的正下方是盲区，感应器的镜头和识别区域最好形成一定的角度，避免盲区（因为感应器采用的是视觉算法，人站在感应器正下方只能看到头肩，不能正确识别为人形，需要偏一点位置看到更多的特征才能正确识别）。
1）侧装方式
侧装方式，尽量装正
2）顶装方式
顶装方式，尽量装水平
7. 范围调节
1）调节镜头的物理角度
按下图用手旋转镜头来调节镜头的角度，尽量让镜头对准需要识别的区域。
物理调节镜头的角度

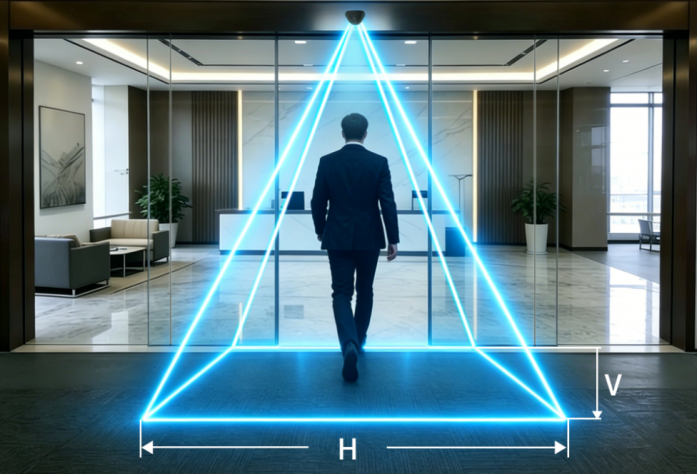

2）左右范围和前后远近调节
l 镜头对准识别区域后，可以通过感应器上的范围调节旋钮来调节识别范围。
l H-RANGE为左右范围调节，V-RANGE为前后远近调节。
l 顺时针转动，范围变大，逆时针转动，范围变小。
l 左右范围调到最小时，只有感应器正中间一条线的位置识别到目标才能亮灯。
l 前后远近调到最小时，只有离感应器最近的位置识别到目标才能亮灯。
注意：
1、调节时用个小十字刀轻轻转动即可。
2、转到底时阻力明显增大，此时不可暴力转动，避免损坏器件。
8. 灵敏度调节
1）灵敏度（Sensitivity）分为5档（1~5档），长按下图所示的白色按钮1秒左右，切换一次的当前灵敏度的档位，依次在1到5档之间切换。
灵敏度调节

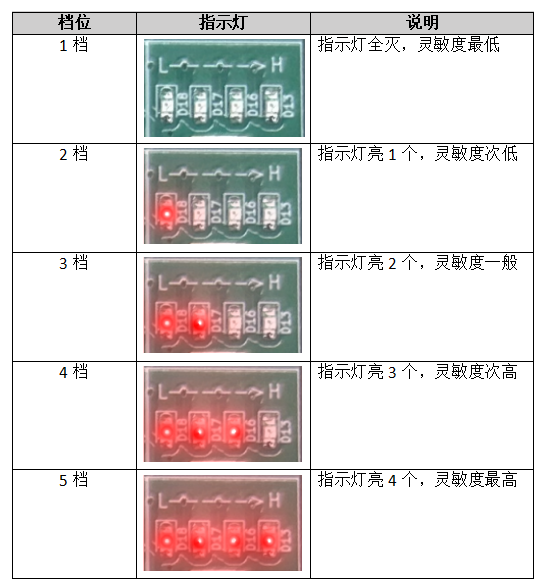

2）灵敏度区域有4个灵敏度指示灯，档位和灵敏度指示灯关系如下表所示
9. 限定移动目标（移动侦测）
把如下图所示的“Motion Detection”拨到右边ON位置启用移动侦测，此时，目标区域内识别到静止目标（人或宠物）时不再亮灯，必须识别到移动目标才会亮灯。
移动侦测
10. 宠物识别（宠物侦测）
把如下图所示的“Pet Detection”拨到右边ON位置启用宠物侦测，此时，目标区域内识别到宠物（含猫和狗）时也会亮灯。
宠物侦测

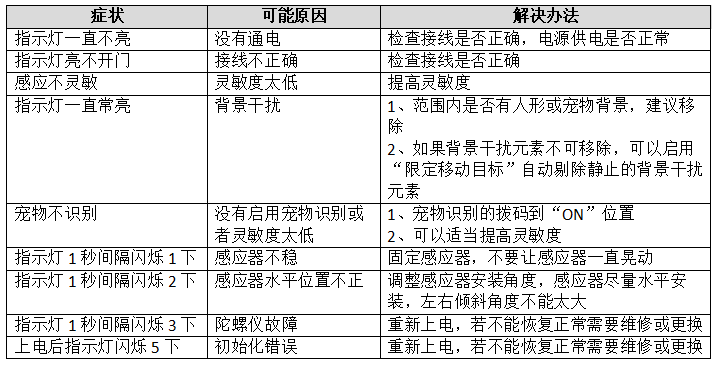

11. 故障排除

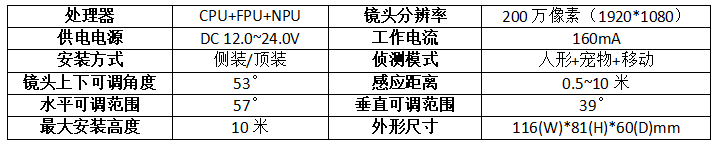

12. 技术参数
13. 包装清单
