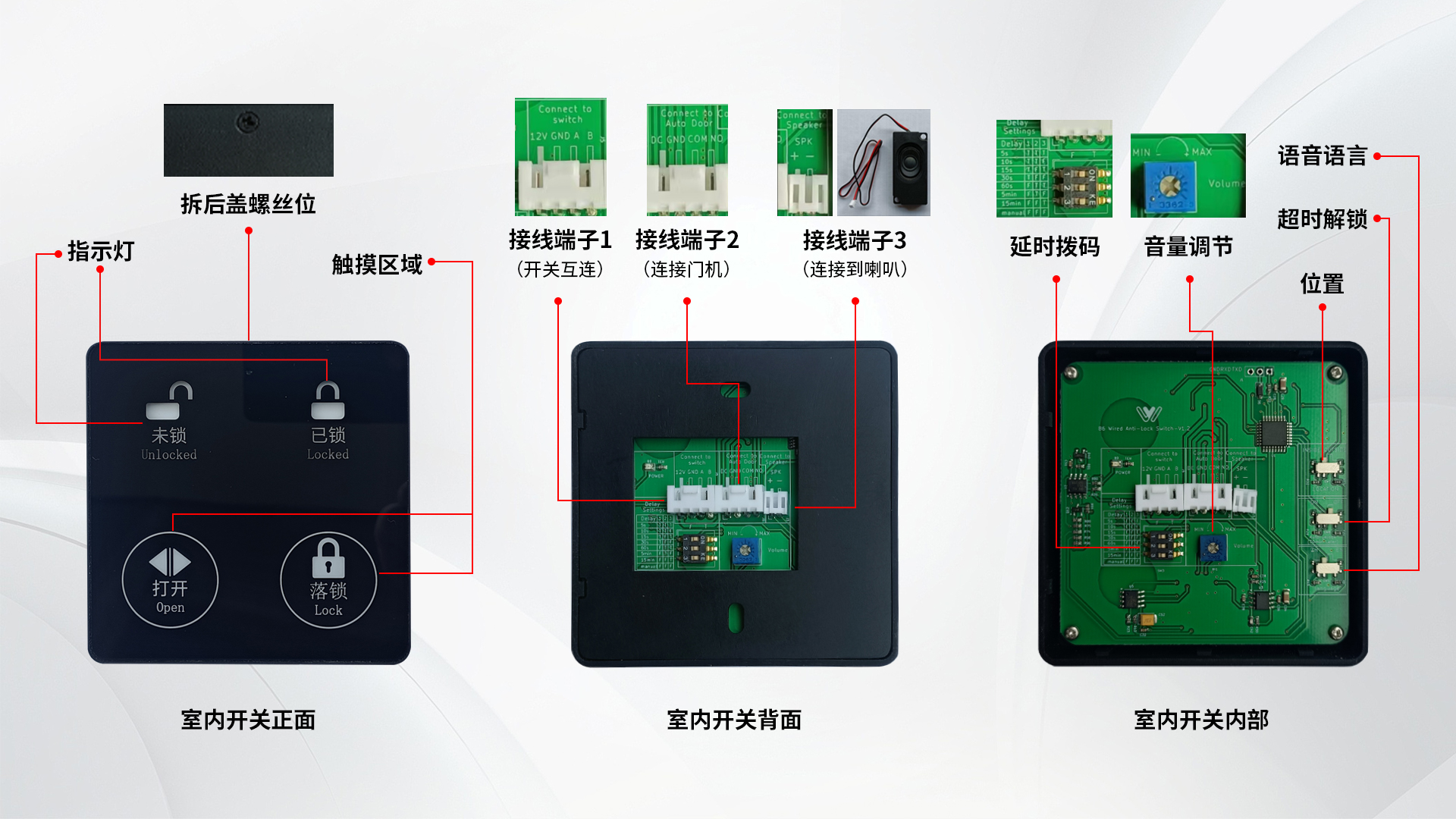

1. 产品概览
2. 开门保持时间设置
1）“开门保持时间”出厂默认值为5秒（拨码全部拨到T字母的位置）。

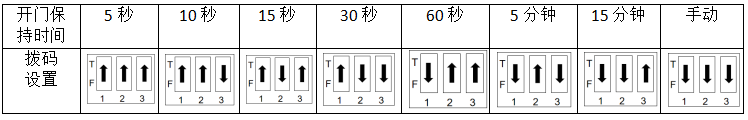

2）如需调整开门端的停留时间，请按下表设置拨码（箭头指向T代表拨码到T字母的位置）。
3）手动表示开门后，不会自动关门，必须按一下开关的“关闭”或“落锁”手动关门。
3. 超时解锁设置
1）“超时解锁”出厂默认值为关闭（拨码OFF位置）。
2）拨码到ON位置启用后，每次锁门后，都会开始计时，30分钟后自动解锁。
4. 语音设置
1）音量调节：用小的一字螺丝刀，顺时针音量调大，逆时针音量调小。
2）语音支持“中文”和“英文”，通过拨码到CH位置设置为中文，拨码到EN设为英文。
3）如果不需要语音提醒，可以不接喇叭。
音量设置 中文/英文
5. 位置设置
1）室内开关需要拨码到INSIDE位置。
2）室外开关需要拨码到OUTSIDE位置。
3）出厂时会设置好，一般无需变动。
注意：位置拨码一定要按要求设置，设置错误（比如2个开关都设置成一样）反锁开关不会正常工作。
6. 接线
1) 开关内部接线

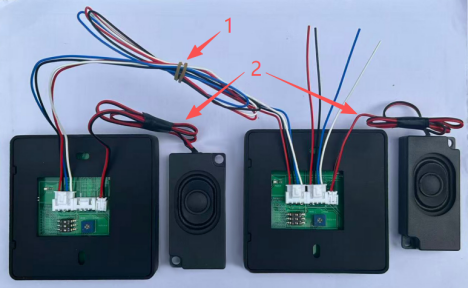

l 开关互连：室内室外开关互连的线一定要接上才能正常工作（如下图箭头1所示）。
l 喇叭：可以根据需要接1个、2个或者都不接（如下图箭头2所示）。
2) 开关和门机接线
接线端子定义
注意：反锁开关和门机的接线只需要接“室内开关”。

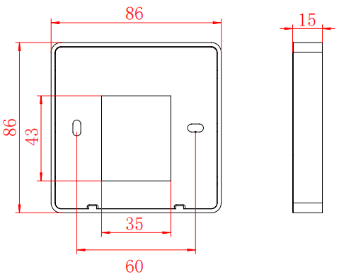

7. 安装
1、拆下开关顶部的固定螺丝，开关主体和后盖分离。
2、把喇叭塞入86底盒，然后用螺丝把后盖固定在86底盒上。
3、开关互连的线穿墙接到对面的开关上。
4、最后再扣上开关主体，锁上顶部的固定螺丝。

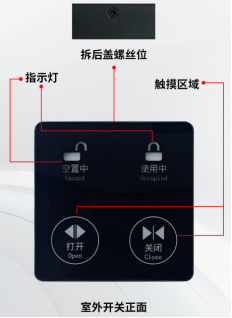

拆后盖螺丝位

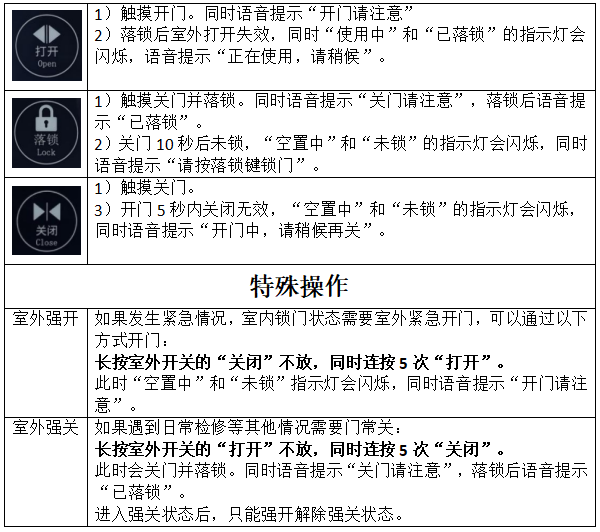

8. 使用

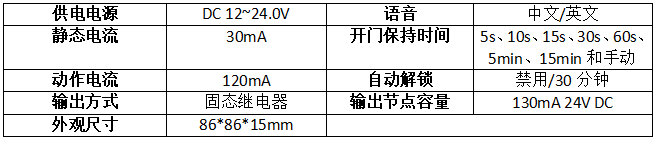

9. 技术参数

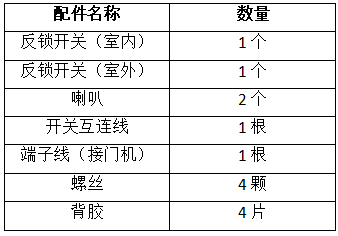

10. 包装清单
